Dolaďovací cívka na kmitočet 8970Hz

The VLF loading coil (8970Hz)

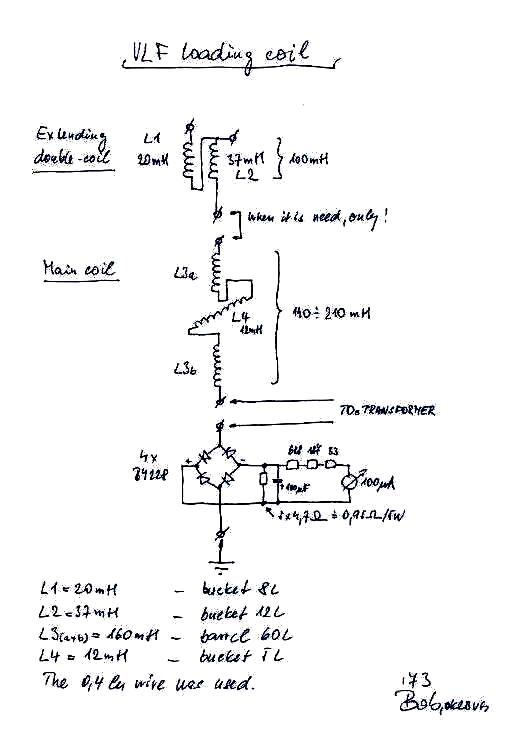

Schéma

Loading coil, scheme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

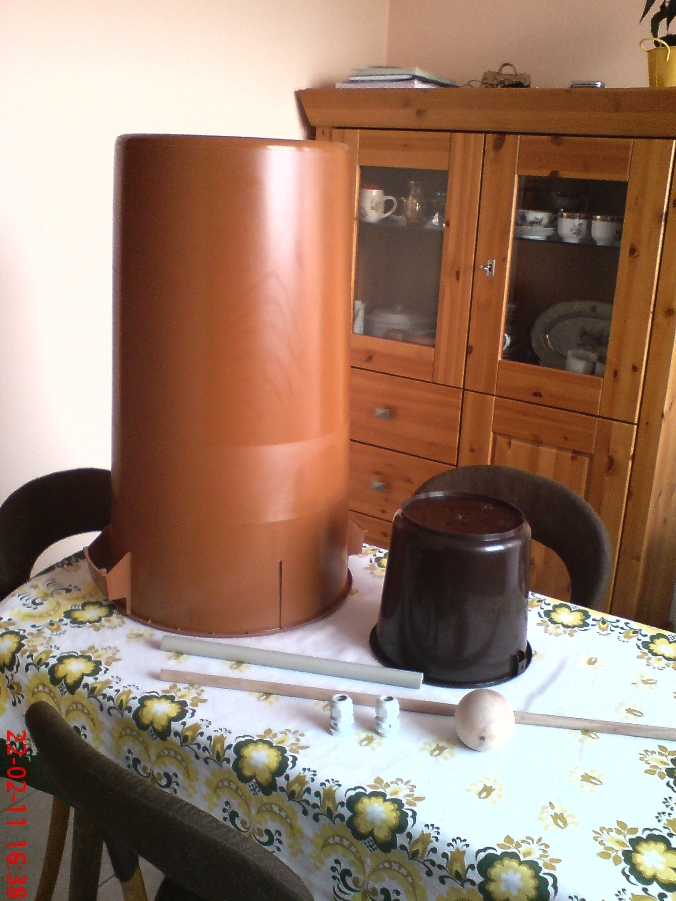

Co potřebujeme

What you need

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

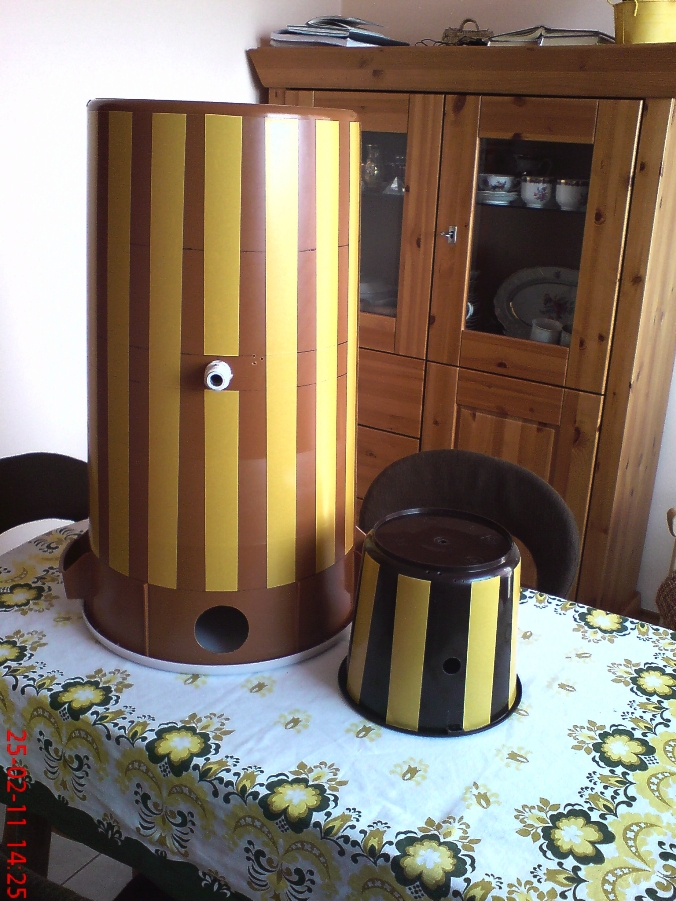

Před navíjením

Before coiling

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

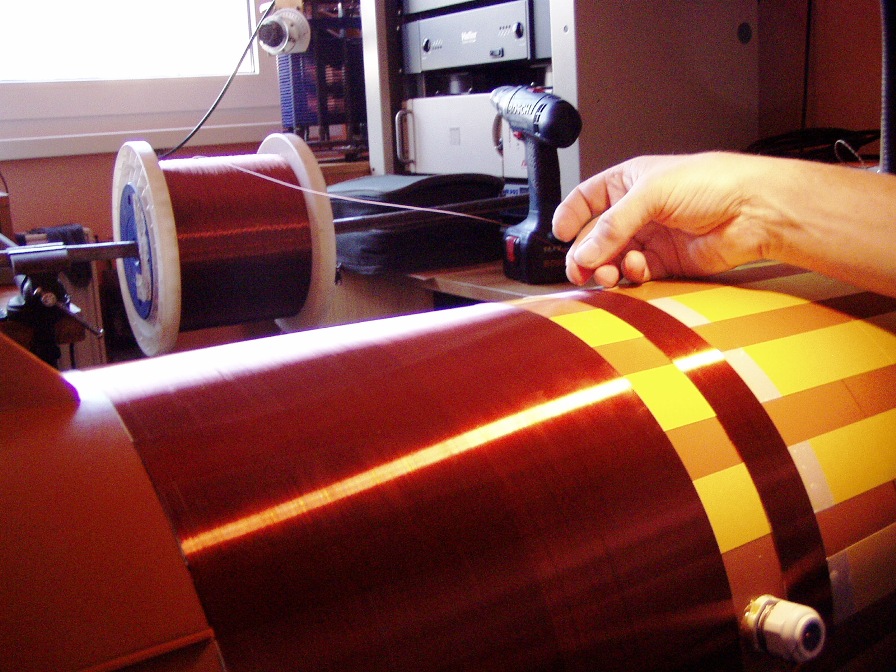

Navíjení

Wire coiling

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

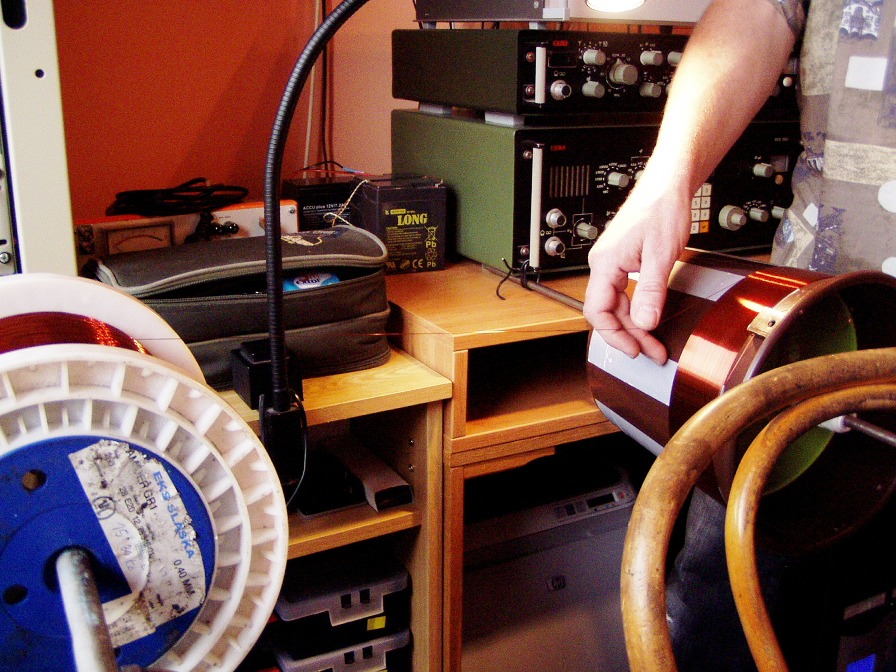

Otočná cívka, navíjení

The rotary coil, wire coiling

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

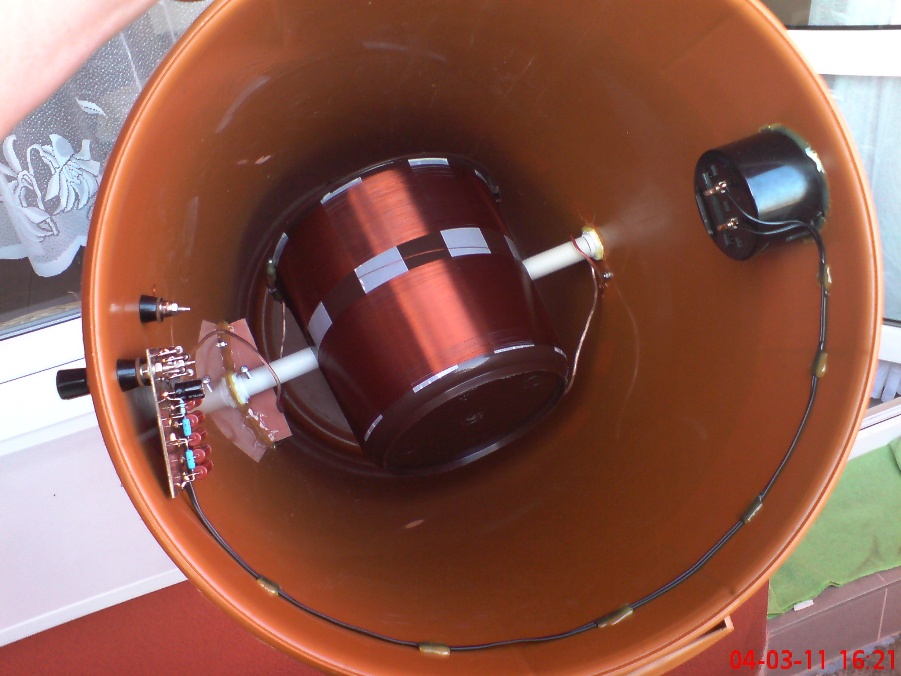

Otočná cívka uvnitř plastového barelu

The rotary coil inside barrel

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

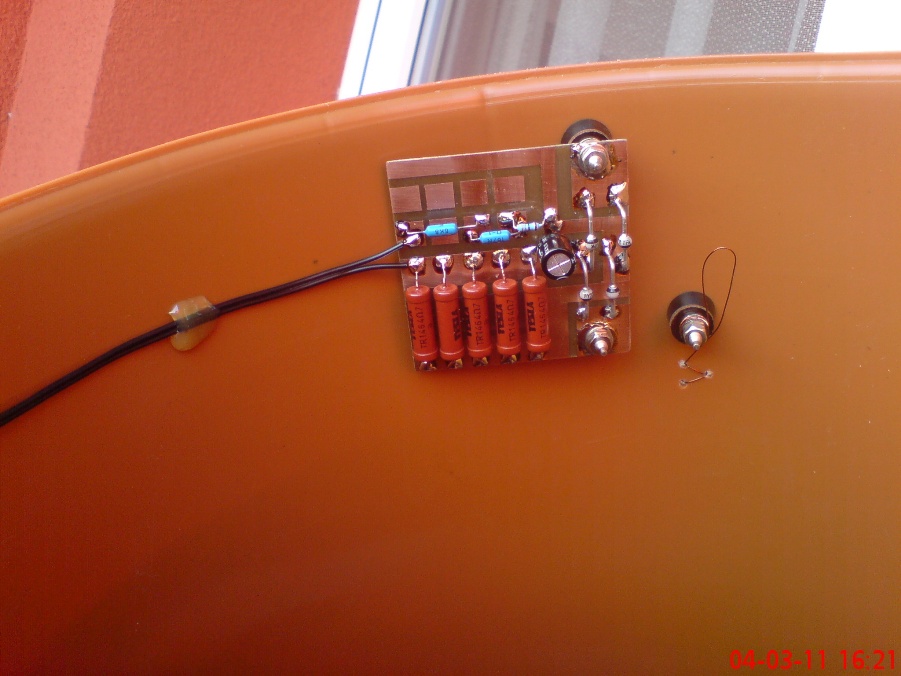

Měření proudu

The current meter board

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

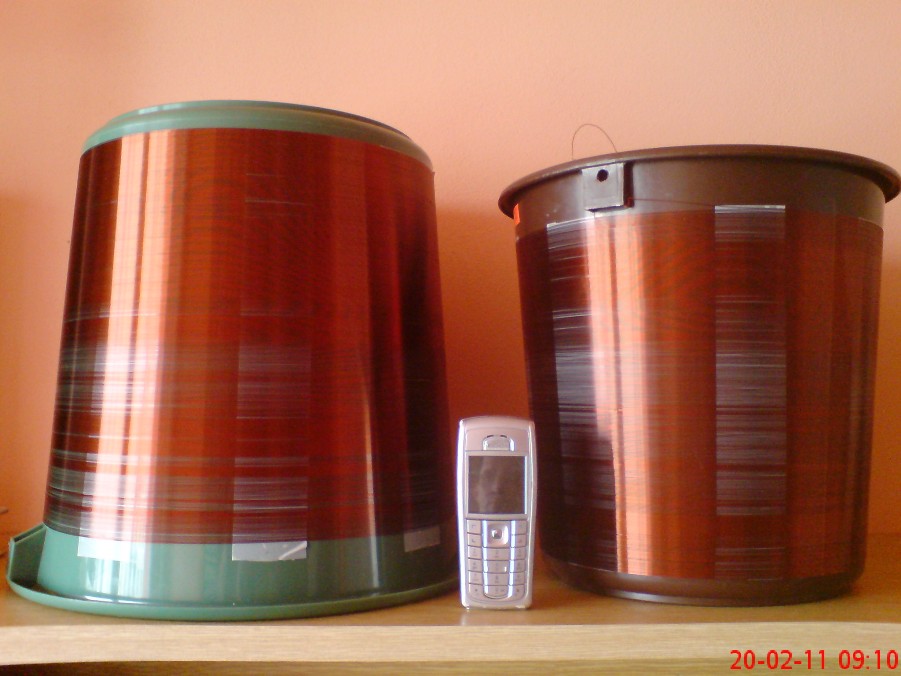

Dva kbelíky

Two buckets

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

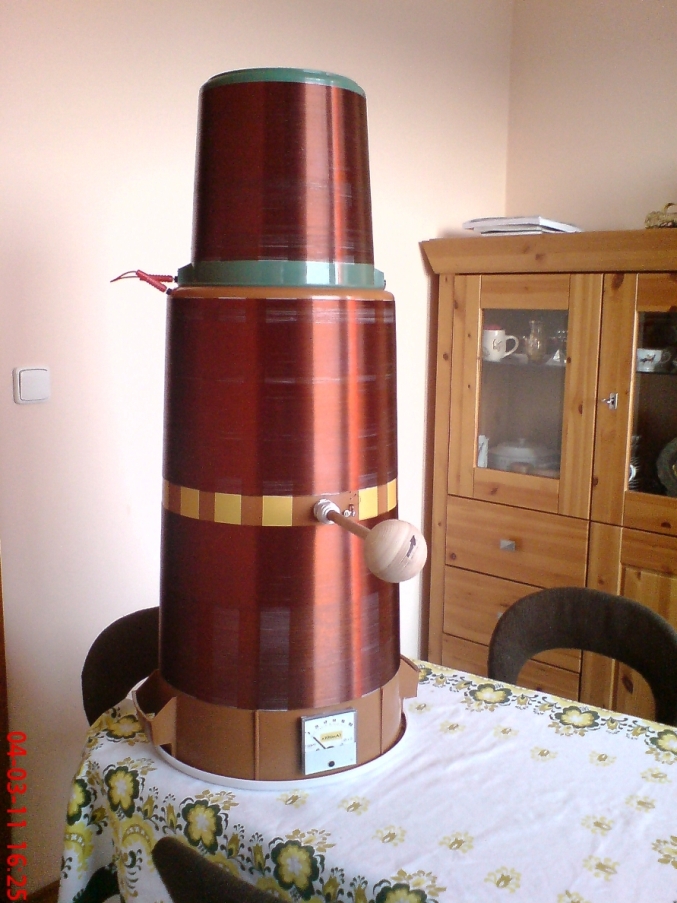

Dokončení

The finished loading coil
